Installiamo un pannello solare sul nostro camper Volkswagen T4
27 ottobre 2022
Visto che siamo amanti del green e dell'energia pulita, sul nostro Volkswagen T4 "Vaniglia" non poteva mancare un pannello solare.
Vorremmo sfruttare la carica della batteria servizi da alternatore il meno possibile, un po' come se fosse l'ultima spiaggia, utilizzandolo come sistema di backup.
Abbiamo quindi provato a sfruttare tutto lo spazio a disposizione sul nostro tetto a soffietto.
Quale pannello abbiamo scelto? Quali materiali abbiamo dovuto acquistare per la posa del modulo? Come abbiamo fatto ad installarlo?
Qui sotto trovi la risposta a tutte queste domande :-)
Scegliamo il pannello solare
Di fronte a noi si prospettavano due opzioni: pannelli flessibili o pannelli rigidi.
Pannelli flessibili
PRO
- leggeri
- semi flessibili
CONTRO
- costano il triplo di un pannello rigido a parità di potenza
- resa leggermente inferiore
- rischio surriscaldamento se installati senza supporto alveolare
- durata inferiore
Pannelli rigidi
PRO
- economici
- duraturi
- resa leggermente superiore
- solidi
CONTRO
- pesanti
- rigidi
Siamo stati un po' in dubbio ma alla fine abbiamo scelto il buon classico pannello rigido, sia per il costo decisamente inferiore, ma anche per la durata nel tempo, di solito maggiore.
L'unico problema riscontrato è forse il peso, avendo il tetto a soffietto i kg si fanno sentire.
I pistoni a gas sono abbastanza forti, infatti prima era veramente difficile chiudere il tettuccio, bisognava appendersi e tirare con tutte le forze, mentre ora scende facilmente.
Valuteremo in futuro se installare dei pistoni più potenti oppure delle sbarre di sicurezza.
Una volta scelta la tipologia abbiamo misurato il tetto e selezionato il pannello fotovoltaico con la più alta potenza possibile in relazione allo spazio disponibile.

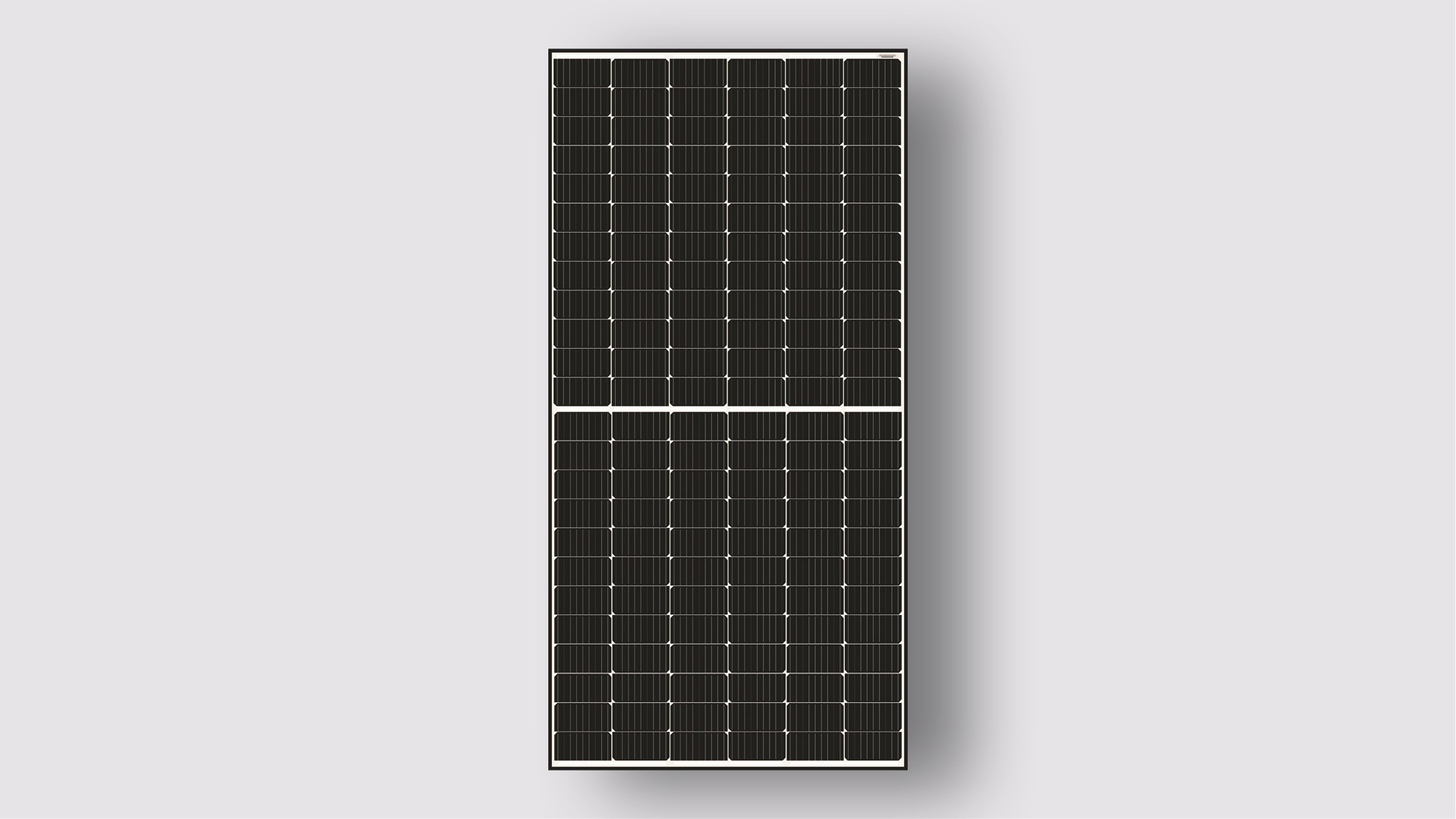

Siamo riusciti a farci stare un modulo monocristallino da 450W della Munchen Solar con tecnologia Half-Cut, qui di seguito le caratteristiche:
https://www.muenchen-energieprodukte.de/wp-content/uploads/2021/07/MSMDxxxM6-72_440W-460W-black-frame-2.pdf
Fra le varie ottimizzazioni che offre la tecnologia Half-Cut ne citiamo una, quella per noi più importante.
Le due metà del modulo sono indipendenti e questo porta ad una migliore risposta ai problemi di ombreggiatura.
Se la metà inferiore del modulo si trovasse in ombra, infatti, la metà superiore continuerebbe a produrre, e viceversa.
Vi segnaliamo inoltre un piccolo vantaggio che abbiamo, essendo dotati di tettuccio a soffietto.
Una volta aperto, in direzione del sole, si ha una inclinazione quasi perfetta per la massima resa fotovoltaica :-)
Ecco cosa abbiamo acquistato per la posa del pannello fotovoltaico sul tetto.
Ci siamo avvalsi di questi supporti tipo "spoiler" in alluminio (3 coppie):
https://amzn.to/3BHynoo
Fissati al pannello tramite questi kit di bulloni, rondelle e dadi autobloccanti in acciaio inox:
https://amzn.to/3Lk9r9Y
https://amzn.to/3QFzyJv
https://amzn.to/3xs6yOp
Ed incollati sul tetto con questo apposito collante della Wurth:
https://amzn.to/3S6WqTi
Abbiamo inoltre usato un passacavo a due vie per il passaggio dei cavi:
https://amzn.to/3UcAJCV
E questi pressacavo per l'ingresso nell'abitacolo:
https://amzn.to/3QMOfuj
Ci siamo avvalsi di questi cavi elettrici specifici per i pannelli solari:
https://amzn.to/43G8e5q
Mentre per il collegamento dei cavi abbiamo usato questi connettori MC4 comprensivi di chiavi:
https://amzn.to/3S7woiQ
Per crimpare i connettori ai cavi noi consigliamo questa Pinza crimpatrice BGS technic PRO+ con 5 teste:
https://amzn.to/3MMQAad
E le "ganasce" apposite per crimpare i connettori solari MC4:
https://amzn.to/3L8xnhO
Per le forbici da elettricista invece abbiamo utilizzato questo modello di marca Beta, abbastanza economico, ma funzionale:
https://amzn.to/3MMQNu1
Come abbiamo installato il pannello solare?
È stato uno dei lavori più semplici effettuati su Vaniglia, ma non per questo è stato esente da difficoltà.
Volevamo evitare, per quanto possibile, di bucare il tetto, ma anche rendere il più difficile possibile il furto del pannello.
Abbiamo quindi prima ancorato gli spoiler al modulo e successivamente incollato il tutto sul tetto, con una dose super abbondante di collante.
Ovviamente, non prima di aver levigato i punti di contatto fra tetto e supporti.
Puoi vedere tutta l'installazione passo a passo in questo video dedicato.
Se sei interessato all'argomento, continua a seguirci!
Nei prossimi articoli ti mostreremo come abbiamo costruito la batteria LiFePO4 ed abbiamo completato l'impianto fotovoltaico.
